濱特爾PWT系列高壓多級離心泵PWT100-80-315
顆粒的介質，根據不同的輸送介質，水泵可提供不責罵材料配置的泵型。
2） 運行條件
流量：0.4~180M3/H
揚程：8~300M
液體溫度：-15℃~+120℃
環境溫度：30~901%
最小入口壓力：根據NPSH曲線+最小安全余量0.5米。
3） 水泵特點
l 立式結構，進出口法蘭在同一中心線上，結構緊湊，占地面積小，安裝方便：
l 采用集裝式機械密封，密封可靠，維護方便。
l 過流部件采用不銹鋼材質，使用壽命長。
l 電機軸和泵軸通過聯軸器直接連接，連接精度高。
l 優異的水力性能。
l 噪聲低，振動小。
l 模塊化設計，通用性強。
l 外形美觀。
4） 應用領域
APV系列泵是一種多功能的產品，應用廣泛，可以輸送從自來水到工業液體的各種不同介質適用 于不同溫度，流量和壓力范圍，實現可靠，節能地運行。
供水系統
水廠水過濾與輸送
水廠分區送水
主管網增壓
增壓
流程水系統
清洗系統
高壓沖洗系統
汽車清洗
消防系統
液體輸送
冷卻和空調系統
鍋爐給水和冷凝系統
機床配套
水處理
超濾系統反滲透系統
軟化電解除鹽系統
蒸餾系統
分離器
游池
灌溉
農田灌溉
噴灌
滴灌
供暖，通風與空氣調節
熱水循環
溫控
冷凍和冷卻
加熱
熱交換器
水再循環與加熱
二、 PWTD系列高壓多級離心泵
1） PWTD系列泵概述
PWTD系列水泵為單殼體，臥式，節段式多級離心泵，依據泵過流部件材質的不同配置，該系統 泵可應用于工廠，礦山，油田，供水等行業，用于輸送不含固體顆粒的清水類介質或其它腐蝕性液體。特別適用于海水淡化，管線增壓，油田流水，礦山排水等 需要提供較高壓力的場合。
2） 運行參數
l 流量范圍：54~540M3/H
l 揚程范圍：18~1264M3/H（設計點）
l 轉速：2985r/min，14801 r/min
l 最大允許出口壓力：《16Mpa（不同型號的泵有所不同）
l 最在允許進口壓力：《1.0Mpa
l 介質溫度：0~+80℃
l 法蘭標準：GB/T9113.1-2000（可選ANSI，DIN等）
l 進口口徑：φ100，φ150，φ200，φ250φφ
l 出口口徑：φ100，φ150，φ175，φ200，φ250
3） 產品特點
徑向微小間隙實現級間動態密封保證高效率。
可更換密封環和導葉套
保證泵較高的運行效率
降低維護成本
4） 壽命軸承
滑動軸承或者采用國際著名品牌
滑動軸承時采用甩油環或者強制稀油潤滑
滑動軸承可外接冷卻水冷卻軸瓦，使水泵更加可靠運行
5） 高效水力性能
首級葉輪低汽蝕余量特殊設計
高精度模具
葉輪，導葉，中段等采用精密鑄造工藝
尺寸精度高，流道光滑
6） 特殊設計的密封
金屬面密封加O型密封圈作輔助密 封
實現高效密封可應對高溫高壓工況
7） 法蘭標準
進出口法蘭為GB標準。
也可根據ANSI，DIN等標準制造
8） 性能穩定
葉輪做靜平衡，轉子部件做實際轉速下動平衡
泵兩端軸封腔均處在較低的吸入壓力之下
有行于軸封長期可靠運行
9） 高效平衡
采用平衡盤結構自動平衡軸向力
平衡盤，平衡環對麻表面進行特殊處理工藝，確保硬度及耐磨性能。
三、 PWT系列臥式單級端吸泵

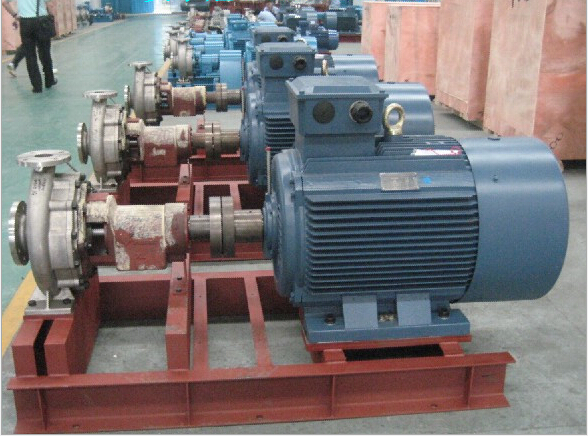

1） PWT系列泵概述
PWT系列臥式單級端吸泵是濱特爾水集團面向廣闊的中國市場提供的一款結構可靠性能優良優良的標準單級端吸離心泵。該系列產品從設計，制造到檢測等方面均遵循或答以下相關標準：ISO5199（GB/T5656）〈離心泵技術備件-II類〉，ISO9906-99（GB/T3216-2005）〈回轉動力泵 水力性能 驗收試驗1級和2級〉。是一種國際上通行的臥式離心泵。
2） 產品應用范圍
PWT系列端吸泵適用于輸送稀薄，清潔且不含固體顆粒和纖維的非易爆液體，主要用于：
l 水處理
l 建筑供水增壓
l 建筑消防
l 空調海
l 水淡化等領域
3） 運行條件
l 流量范圍：5~1800M3/H
l 揚程范圍：2~250M
l 轉速：標準配置為2900rpm，1450 rpm
l 運行壓力：1.6Mpa，高揚程 水泵運行 壓力更高運行壓力=入口壓力+閉閥壓力（Q=0）
l 最大入口壓力： 標準為4Bar，如需更高入口壓力，訂貨時需指出。
l 液體溫度：-20℃~+80℃
l 進口口徑：φ50~φ350
l 出口口徑：φ32~φ300
4） 產品特點
PWT水泵符合ISO5199，具有下列特點和優點：

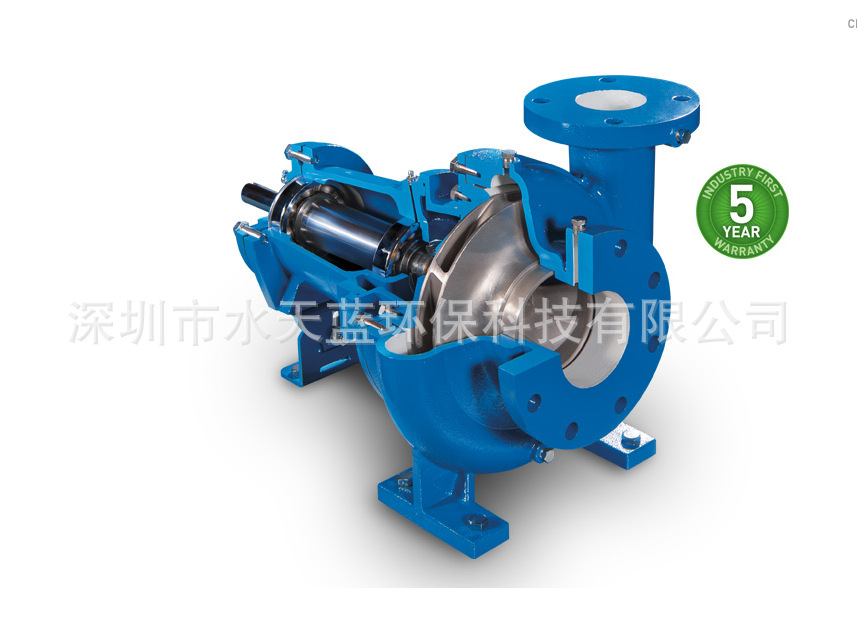

l 非自吸，單級蝸殼式離心泵，軸向水平吸入，頂端中心垂直排出的單級懸臂臥式離心泵；
l 尺寸符合ISO2858標準
l 泵的水力設計借助于CFD技術，因而泵性能穩定，效率較高；
l 模塊化設計，全系列共有六種重型動力架。通用化程度極高；
l 較小的軸伸懸臂比和較粗的泵軸設計，保證了泵長期穩定可靠的運行；
l 采用后開門結構，無需拆卸泵殼及管路即可對水泵實施維修
l 部分（高揚程）的泵體采用雙流道設計，減少非設計工況下的徑向力，改善了機械密封和軸承的工作條件，降低泵的振動和噪音；
l 進出口連接法蘭可按GB，ANSI，DIN等標準制造。
